ПЗВ для водонагрівача: вибір, підключення та вимоги безпеки 2026
Безпека в сучасному домі — це не лише міцні двері, а й правильно спроектована електрична мережа. Коли мова йде про ванну кімнату, де поєднуються вода та висока напруга, ризики зростають у геометричній прогресії. ПЗВ (пристрій захисного відключення) для водонагрівача — це той критично важливий компонент, який відділяє звичайне користування гарячою водою від потенційно смертельного ураження струмом. У цій статті ми розберемо кожен нюанс: від фізики процесів витоку до тонкощів підбору номіналів за стандартами 2026 року.
ПЗВ чи Автоматичний вимикач: розвінчуємо міфи
Однією з найпоширеніших помилок серед власників нерухомості є думка, що звичайний "автомат" у щитку захищає від усього. Це не так. Автоматичний вимикач розроблений виключно для захисту майна — тобто вашої проводки. Він спрацьовує лише тоді, коли струм у мережі перевищує допустимі межі (коротке замикання або перевантаження), що запобігає пожежі.

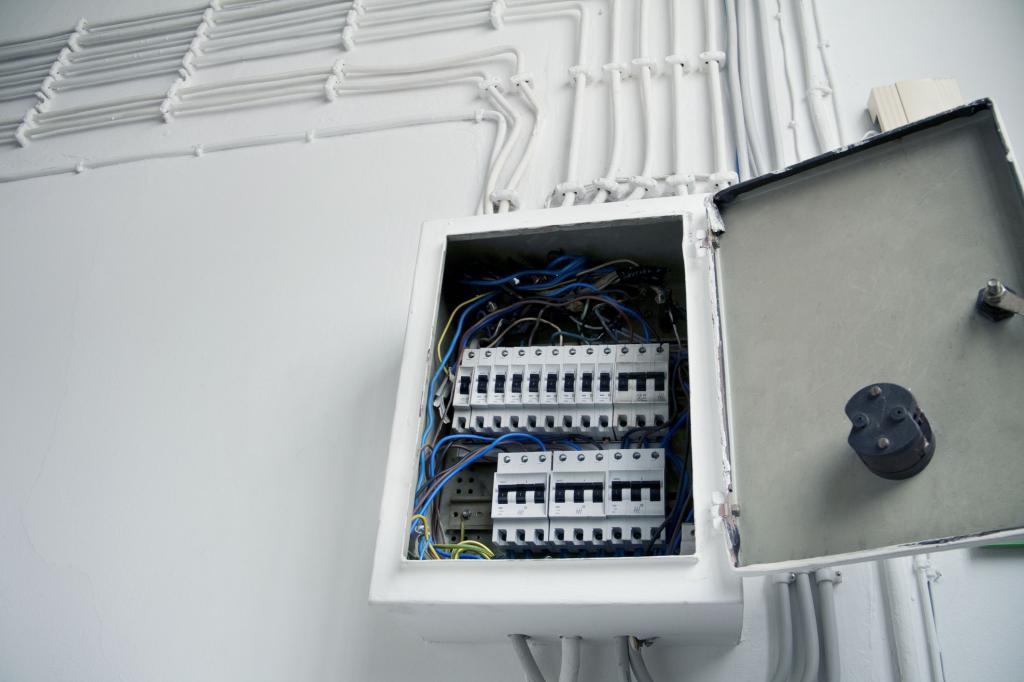

Рис 1. Візуальна різниця між модульним ПЗВ та автоматичним вимикачем.
ПЗВ (Пристрій захисного відключення) працює інакше. Він не чекає на вогонь. Він реагує на мікроструми, що йдуть "повз касу" — через ваше тіло в землю. Навіть якщо струм витоку становить лише 0.03 Ампера (30 мА), пристрій миттєво розірве ланцюг. Для порівняння: автомат на 16 Ампер "не помітить" такий витік, і людина може загинути від паралічу дихання, поки автомат спокійно подаватиме напругу.
Принцип роботи: чому бойлер стає небезпечним?
Будь-який електричний водонагрівач має ТЕН (трубчастий електронагрівач). Це металева трубка, всередині якої знаходиться ніхромова спіраль, заповнена діелектричним порошком. З часом під впливом агресивної води та накипу оболонка ТЕНа кородує. Виникає "пробій" — мікротріщина, через яку струм починає контактувати безпосередньо з водою в баку.
Коли ви відкриваєте кран або торкаєтесь корпусу бойлера, ви стаєте провідником. ПЗВ постійно порівнює величину струму на фазному та нульовому проводах. Якщо все гаразд — різниця дорівнює нулю. Якщо з'явився витік — виникає диференціальний струм, і пристрій спрацьовує за 0.02–0.04 секунди. Це швидше, ніж серце встигне зробити один удар.
Класифікація ПЗВ: А, АС чи В?
У 2026 році вибір типу пристрою став ще важливішим через велику кількість імпульсної електроніки в оселях. На ринку представлені три основні типи:
| Тип | Характеристики витоку | Рекомендація |
|---|---|---|
| Тип AC | Реагує лише на змінний синусоїдальний струм. | Застарілий. Не рекомендовано для бойлерів з дисплеями. |
| Тип A | Реагує на змінний та пульсуючий постійний струм. | Оптимальний вибір у 2026 році. |
| Тип B | Реагує на всі види струмів, включаючи чистий постійний. | Для промислових об'єктів та зарядних станцій електромобілів. |
Чому це важливо? Сучасні водонагрівачі (наприклад, Ariston або Gorenje) мають плати управління, які можуть перетворювати змінний струм на постійний пульсуючий. Якщо станеться витік саме такого струму, ПЗВ типу "АС" просто його "не побачить".
Технічні параметри: як не помилитися в магазині
При виборі пристрою на корпусі ви знайдете маркування. Ось що воно означає:
- Номінальний струм (In): Вимірюється в Амперах (16А, 25А, 40А). Це струм, який ПЗВ може пропускати крізь себе нескінченно довго. Правило: номінал ПЗВ має бути на один ступінь вищим за номінал захисного автомата.
- Номінальний диференціальний струм (IΔn): Для бойлера у ванній — суворо 10 мА або 30 мА. 100 мА — це протипожежне ПЗВ, воно не врятує життя.
- Діапазон температур: Для неопалюваних приміщень обирайте моделі з маркуванням "сніжинка" (до -25°C).
Монтаж: крок за кроком до безпеки
Існує два основні способи встановлення:
- У розподільчий щиток: Найнадійніший метод. ПЗВ монтується на DIN-рейку. Це дозволяє захистити всю лінію від щитка до розетки.
- ПЗВ-вилка або адаптер: Зручно, якщо ремонт вже завершено, а в щитку немає місця. Пристрій вмикається безпосередньо в розетку.
Важливе зауваження: Якщо ви використовуєте ПЗВ, обов'язково розділяйте "нуль" (N) та "землю" (PE) після пристрою. Якщо вони торкнуться один одного в розетці, ПЗВ буде вибивати миттєво при спробі ввімкнення будь-якого навантаження.
❓ Питання та відповіді (FAQ)
Питання: ПЗВ постійно вибиває без причини. Що робити?
Відповідь: Причини дві: або ТЕН бойлера почав деградувати (мікротріщини), або у вас занадто довга стара проводка з великими природними витоками. Спробуйте відключити всі інші прилади на цій лінії.
Питання: Чи можна ставити ПЗВ у будинках без заземлення (старий фонд)?
Відповідь: ТАК! Це розповсюджений міф. ПЗВ без заземлення — це краще, ніж нічого. У системі без заземлення воно спрацює в момент дотику людини до корпусу під напругою. Це буде неприємно, але не смертельно.

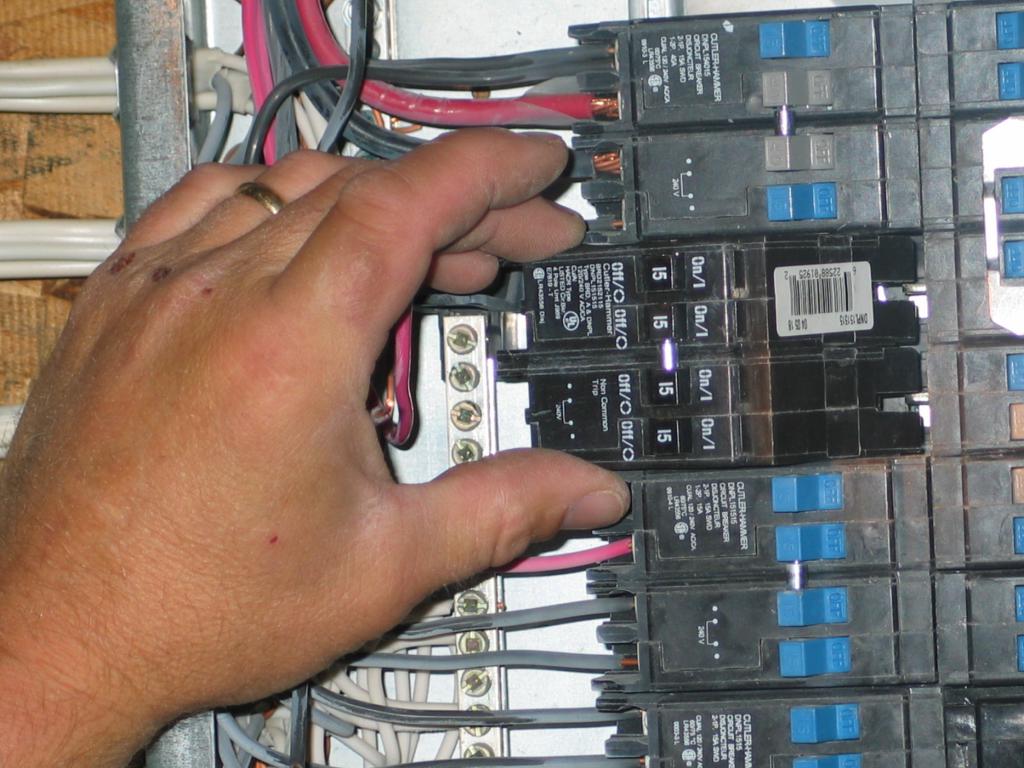

Питання: Що таке кнопка "TEST" на корпусі?
Відповідь: Це імітація внутрішнього витоку. Раз на місяць ви ПОВИННІ її натискати. Якщо при натисканні ПЗВ не вимкнулося — воно несправне і підлягає негайній заміні.
👷♂️ Погляд професіонала: Висновок від Дениса
1.«За свою практику я бачив десятки згорілих бойлерів та, на жаль, кілька випадків важких уражень струмом. Більшості з них можна було запобігти одним пристроєм вартістю в 800-1200 гривень.
2. Моя порада на 2026 рік: не купуйте найдешевші китайські ПЗВ на ринку. Обирайте перевірені бренди (Eaton, Schneider, ABB) та тип "A". Якщо ваш бюджет обмежений — краще купіть дешевший бойлер, але дорогий і надійний захист.
3. Пам'ятайте: бойлер — це "бомба сповільненої дії" в плані електрики. Вода всередині бака стає під напругу непомітно. Ви можете мити руки і нічого не відчувати, а коли зайдете в душ босоніж — опір тіла впаде, і струм стане критичним. ПЗВ — це не розкіш, це ваша страховка життя. Перевіряйте кнопку "Тест" кожного першого числа місяця, і нехай ваша оселя буде безпечною!»
4. «Працюючи на об'єктах вже понад 15 років, я постійно стикаюся з тим, що люди економлять на ПЗВ, вважаючи це маркетинговим ходом. Але повірте, бачити "прошитий" ТЕН у новому бойлері через рік експлуатації — це звичайна справа.
5. Якщо ви встановлюєте ПЗВ самостійно, обов'язково раз на місяць натискайте кнопку "TEST" на корпусі пристрою. Це імітує витік і перевіряє механізм. Якщо при натисканні пристрій не відключився — негайно його міняйте, він більше не захищає вас!
6. Також зверніть увагу на тип пристрою. У 2026 році я категорично не раджу ставити тип "АС" на сучасні бойлери з електронним таблом. Тільки тип "А". Це дорожче на 30%, але це ціна вашої впевненості, що пристрій зреагує на пульсуючий струм від плати управління. І пам'ятайте: якісне заземлення разом із ПЗВ — це ідеальний тандем безпеки вашого дому.»
— Денис Коваленко, шеф-електрик компанії "Енерго-Варта"
